様々な意見を読むと、
どうやってホイールの剛性を高めるかというのが重要な課題の一つのようです。
ところで、ホイールという構造体の中で
スポークはどのような役目を果たしているのでしょうか。
それを体感できる簡単な実験が有ります。
---
袋に重りを入れ、手提げの部分に紐を通します。
この紐の両端を引っ張って袋を持ち上げてみます。
ほぼ真上に引っ張る場合
これは軽い力で持ち上げられます。
ほぼ真横に引っ張る場合
これは結構力が要ります。
同じ重さの袋でも、紐を強く引っ張らないと持ち上がりません。
* 元々はNHKの教育番組で紹介されていた実験。
斜張橋の塔が吊り橋の塔より高い理由を理解する為の実験で、
紐の両端にはニュートンはかりを結び付けていた。
---
この事をホイールに当て嵌めて考えてみます。
リムが袋に、左右のスポークが紐に対応していますね。
ハブからリムへの放射方向の引張力が有るのが読み取れます。
これを90度回転して横倒しにすると、
横方向の剛性もスポークが担っている事が分かります。
赤いスポークは非常に浅い角度でリムを持ち上げているので、
スポークを強く引っ張っても、矢印方向には小さな力しか生まれません。
矢印と反対向きにリムを押し下げられると、持ち堪えるのは大変です。
反対側の青いスポークは角度が大きく、矢印が長くなります。
リムが押されても多少は踏ん張れそうです。
2013年4月6日 追記
2013年4月7日 加筆・修正
手組みホイールの話題で有名なのむラボというブログで、
左右のスポークの組み方を変えてテンション差を小さくする
「ヨンロク組み」、「ヨンパチ組み」という組み方が紹介されています。
何故ヨンロク組み、ヨンパチ組みでテンション差が小さくなるのか、
今まであまり良く理解できていなかったので、
上の実験で挙げた矢印の概念を使って考えてみました。
（この捉え方が正しいとは限りませんが。）

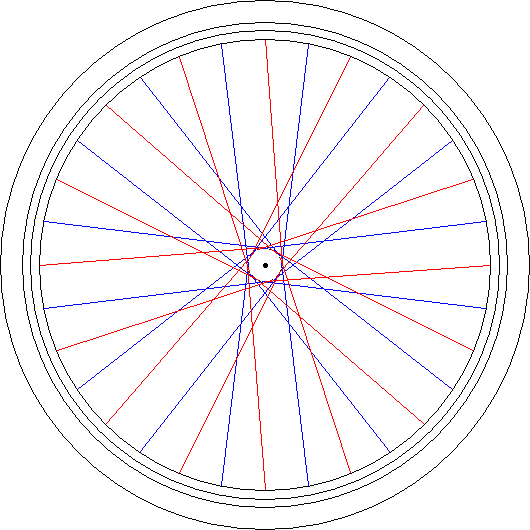

まず、ハブ側のどの穴からスポークを張るかで、
スポークの長さは少し変わります。
赤いスポークは放射組み、
青いスポークは接線組みです。
青の方が少しだけ長くなる事が分かります。
リムを持ち上げるのに余計に力が必要になる事が分かります。
手組みのホイールは普通はこのように組みますが、
駆動側（赤）を放射組みにすると、
赤いスポークの角度が僅かに起きて、
横方向（ホイールの面に垂直な方向）に
作用する力の割合が上がります。
その分、スポークに掛ける力を相対的に弱くする事ができます。
（言い換えれば、反対側の青いスポークに強い力を掛ける事ができる。）
放射組みはトルク伝達に難が有るので、後輪の組み方、
特に駆動側の組み方としては推奨されていませんが、
単なる思考実験として計算してみます。
計算条件
- リムの実効径（ERD） 592mm
- スポーク穴の左右振り、オフセット無し
- ハブフランジのPCD 左右とも45mm
- ハブ中心から左フランジまで 37.35mm
- ハブ中心から右フランジまで 20.55mm
左右とも4cross（8本組み）の場合、
左右のスポークの横方向の成分が釣り合うのは、
青いスポークに赤いスポークの
駆動側だけ放射組みにすると
何か見落としている要素が有るのでしょうか。
もっと大幅に改善するものと思っていましたが。
もしかすると、スポークに掛ける力と、それによって生じる張力が
あまり綺麗に対応していないからかも知れませんが、
その辺りの詳しい値はあいにく知りません。
寧ろ、スポークが長くなると、力を分担する体積が増えるので、
張力は低下しそうな気がしますが……。
